　第一稀元素化学工業は、「第18回高機能素材 Week －Highly-Functional Material Week－」（会期：2026年9月30日～10月2日、会場：幕張メッセ）内の「第1回高機能マテリアル展」に出展し、開発品として、SiCウエハーに対し優れた研磨特性を備えたジルコニアゾル「ZSL108」を紹介した。

X字T字の層状構造を採用

　ジルコニアゾルは、細かなジルコニア（ZrO₂）の粒子を液体の中に均一に分散させた材料だ。半導体の製造では、材料の表面を滑らかにする研磨工程など、高い精度が求められる場面で利用されている。

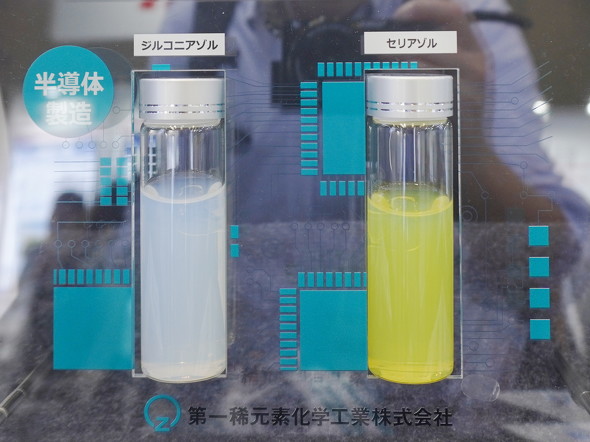

半導体製造で利用されるジルコニアゾル（左）とセリアゾル（右）［クリックで拡大］出所：第一稀元素化学工業

　一方、同社は、粒子の大きさや分散の状態を細かく調整する技術を生かし、半導体などをはじめとする成長分野で求められる厳しい要求に応えるジルコニアゾルの開発や製造を行っている。こうした取り組みの一環で、ZSL108は開発された。

　ZSL108の溶媒は水、分散質はジルコニアで、濃度は20.0～20.5。pHは2.5～3.5で、比重は1.2～1.3、粒度分布において累積体積（あるいは個数／質量）が50％となる粒子の直径（D50）は約40nm、ゼータ電位はプラスだ。

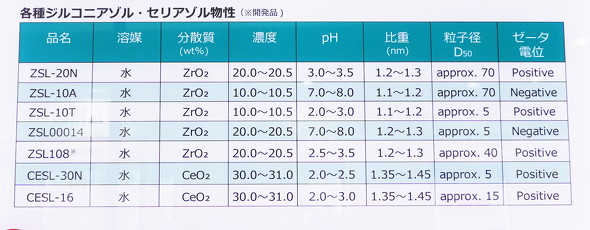

「ZSL108」の物性を含む同社の各種ジルコニアゾルとセリアゾルの物性［クリックで拡大］出所：第一稀元素化学工業

　同社の説明員は「ZSL108は、X字T字の層状構造を採用している点が、他の半導体研磨用ジルコニアゾルとの違いだ。この形状は、大きすぎず、丸すぎないため、SiCウエハーの研磨でスクラッチが発生しにくく、研磨に時間もかかりすぎない。SiCウエハー研磨時の研磨速度は当社の研磨用従来品種と比べて、1.6倍を実現している」と話す。

　なお、現在はサンプルワーク中で、一部の企業で評価段階にあるという。

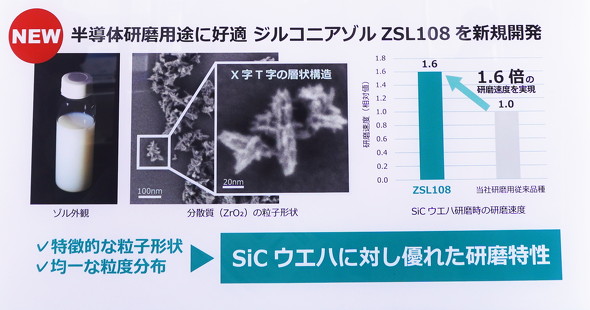

ZSL108の特徴［クリックで拡大］出所：第一稀元素化学工業

⇒その他の「材料技術」の記事はこちら

レアアースを使わず透明性と耐久性を実現したセラミックス材料
第一稀元素化学工業は、セラミックスの材料として、カルシア安定化ジルコニア材料「HSY-0774」を開発した。産出国が限定されるレアアースを使わず、自社のサプライチェーンでジルコニウム原料を調達できるため、安定した供給が期待される。
EVに採用で需要が増えるSiCウエハー用研磨材の生産能力を年間50t以上に増強
三井金属鉱業は、SiCウエハー用研磨材「NANOBIX」の生産能力を、2023年度内に年間50t（トン）以上に増強する。
AI半導体向けレアメタル「ハフニウム」、第一稀元素が国内製造へ
AIデータセンターなどの急速な普及で需要が高まるレアメタル「ハフニウム」。第一稀元素化学工業は、これまで困難だったハフニウムの国内製造技術を確立した。
SiCウエハーの欠陥を無害化するプロセスを開発、SiCデバイスのコスト低減へ
関西学院大学は、高効率のSiCデバイスの製造に必要なSiCウエハーの欠陥を無害化するプロセス技術「Dynamic AGE-ing」を豊田通商と共同開発し、6インチSiCウエハーでの性能検証を完了したと発表した。
デンソーがSiCウエハーの生産効率を15倍に、新開発のゲート駆動ICで効率1割増し
デンソーは、「人とくるまのテクノロジー展 2025 YOKOHAMA」において、8インチSiCウエハーの新たな工法と、SiCデバイスで構成するインバーターの効率を向上できる新開発のゲート駆動ICを紹介した。
