レーザーリペア装置

　以上のように、液晶表示パネルの画素はとても小さいですね。ということは、図3に示した照射経路は、とても小さな移動量で精度の高い位置決め制御が要求されます。加えて、機械を動かしながらレーザー光を照射するので、動的な位置決め精度が求められます。

　一方、液晶テレビや液晶モニターは大きいので、リペアしたい輝点の位置まで移動する「位置決め移動量」は、画面サイズのレベルで大きくなります。つまり、大きな移動量と小さな位置決めの両方が求められます。

　ということで、問題となった液晶リペア装置は、大きな移動量を受け持つXYテーブルと、小さな移動量を受け持つXYZテーブルを使う設計でした。図4に問題となった装置を示します。実物の生写真もあると思いますが公開できないため、図4は説明用に筆者が作成したもので、実物とは軸構成や形状が異なります。

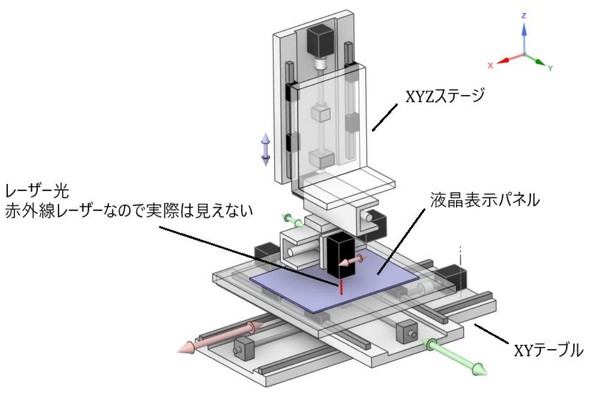

図4　レーザーリペア装置　失敗作［クリックで拡大］

　微小移動するXYZステージと、大移動するXYステージの違いは、サーボモーターの仕様とボールねじのリードとなります。

XYテーブルについて

　メカトロ機器の設計者の方には説明不要ですが、そうでない読者の方が多いと思うので、XYテーブルについて説明しておきますね。図5は、XYテーブルの下側のX軸テーブルだけを取り出したものです。テーブルの生写真もいっぱい持っていますが、掲載はご容赦ください。

　X軸テーブルは「サーボモーターやステッピングモーターで軸を回してテーブルを直線運動させるメカユニット」です。

　モーターでボールねじを回すと、ボールねじのナットが軸方向に移動してテーブルが動きます。テーブルの動きを1方向に限定するために、直動ガイドが4個付いています。

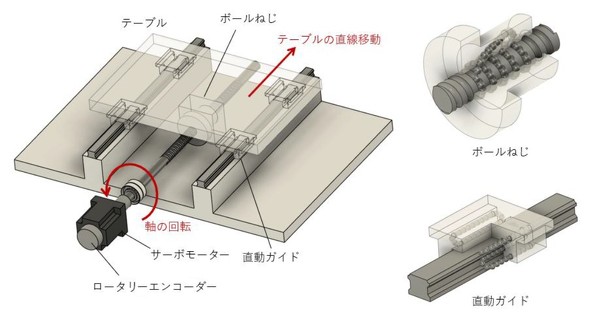

図5　X軸テーブルの例［クリックで拡大］

　ボールねじの動きは普通のねじと同じです。文献では「ねじ締結体に加えるトルクの80〜90［％］は摩擦に費やされ、残り10〜20［％］が軸力発生に使われる」と書かれています。ねじ締結体は強烈に効率の悪い機械要素ですね。

　「ホントかな？」と思われた方は、過去の連載記事「ボルトの締め付けトルクを決める」で紹介した「ボルト諸量の計算シート」を使って確認してみてください。

　ボールねじの場合は滑っているところはなく、全てボールの転がり対偶なので効率は悪くありません。投入したエネルギーのほぼ全量が推力に使われると考えてよいかと思います。厳密に計算したい場合はメーカーサイトを参照してください。

　直動ガイドも滑っているところはなく、全てボールの転がり対偶なので摩擦抵抗は小さくなります。こうした転がり対偶にクーロン摩擦の概念を導入することには抵抗がありますが、μ＝0.00*［-］程度です。本シリーズで扱うメカトロ機器は直動ガイドのガタは許されず、与圧（プリロード）をかけた直動ガイドを使うので、見掛けの摩擦係数はもう少し大きくなります。

　ボールねじも同様に与圧品を使います。与圧品は、幾何学的に決まるボールが入る領域より少し大きなボールを入れて作るそうです。

CP制御（Continuous Path Control）とは

　XYテーブルのCP制御（Continuous Path Control）について説明しておきます。図6左図は、普通のXYテーブルの動かし方です。最初にY方向に移動して、いったん停止してX方向に移動します。特に難しい制御ではありませんね。

　では、斜めに動かす場合を考えましょう。図6中央図です。X軸とY軸を同時に動かしますが、重要な点は、X軸移動量（ないしは移動速度）とY軸移動量（ないしは移動速度）の比を一定値に保つ必要があることです。

　サーボモーターで動かす場合、現在位置を測定してフィードバック制御をしますが、時々刻々、移動量と移動速度のX軸とY軸の比が一定値になるように保ちながら制御します。制御の時間間隔は短いものとなります。このような制御をCP制御と呼んでいて、専用の制御基板を使うことになります。

　図6右図は角を円弧とする場合で、X軸とY軸の移動量はsinカーブとcosカーブとなり、計算量の多い複雑な制御になります。正確な円弧軌跡としたい場合は、制御時間間隔をかなり短くする必要があります。角を円弧とする場合は、次にお話しする「シール塗布装置」で登場します。

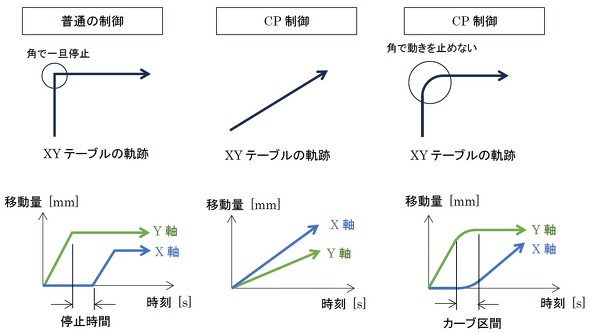

図6　XYテーブルの軌跡とX軸とY軸の動き［クリックで拡大］
