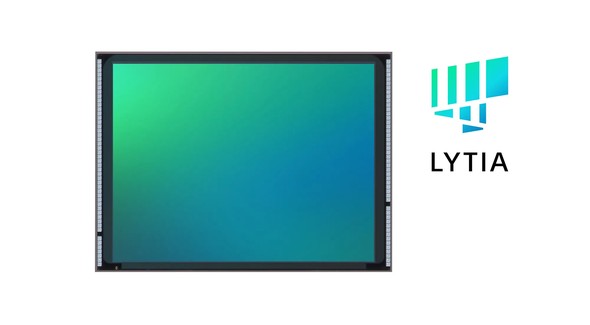

ソニーセミコンダクタソリューションズは、高解像度とオートフォーカス性能を両立する新画素構造を採用した、1/2型で有効約6400万画素のモバイル用積層型CMOSイメージセンサー「LYTIA 610」を発表した。
ソニーセミコンダクタソリューションズは2026年6月24日、高解像度とオートフォーカス性能を両立する新画素構造を採用した、1/2型で有効約6400万画素のモバイル用積層型CMOSイメージセンサー「LYTIA 610」を発表した。同年6月末より量産出荷を開始する。

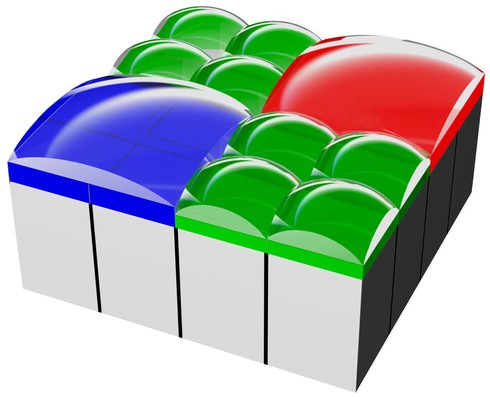

LYTIA 610に採用した新画素構造「RB2×2 OCL」は、高解像度を確保するための「1×1 OCL」構造と、オートフォーカス性能を向上するための「2×2 OCL」構造を、1つのセンサー内に最適配置したものだ。同社によると、量産品へのRB2×2 OCL構造の搭載は初となる。
同社が有する、同一面上に大きさや曲率の異なるレンズを最適なバランスで設計する技術と高精度な形成技術により、Quad Bayer配列のセンサー内に2種のOCL構造が共存可能となった。
具体的には、解像性能が高い1×1 OCL構造には、画像の精細感に関わる緑(G)の画素を適用している。4画素で1つのレンズを共有する2×2 OCL構造には、R(赤)とB(青)の画素を採用し、位相差検出用の画素として活用する。

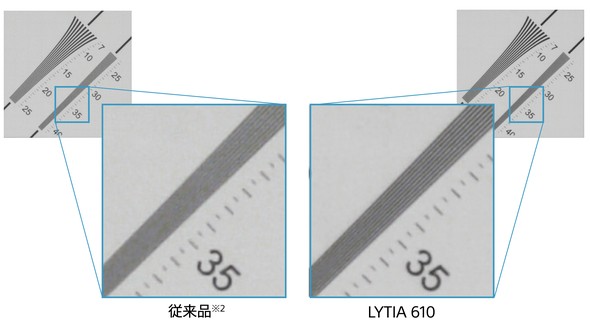

また、特殊な画素配列による画質性能を向上する、専用のリモザイク(配列変換)処理アルゴリズムを新たに開発。これらの画素構造と信号処理を高度に連携させて最適化することで、優れたオートフォーカス性能を維持しながら、従来品(画素サイズ0.7μm)と比較して解像本数が20%以上向上し、望遠カメラでも被写体を精細に捉えられるようになった。
さらに、ロジック回路に採用した微細プロセスにより低消費電力化を図りつつ、アナログデジタル変換回路であるA-Dコンバーターを多並列化して最適化した。これにより、1/2型サイズのセンサーとして従来比2倍の高速なデータ読み出しを可能にしている。
読み出し速度が向上したことで、同社の同サイズ製品として初めて、4K 120fpsの動画撮影に対応した。動きの速い被写体を滑らかに描写し、高品位なスローモーション撮影ができる。明暗差の大きなシーンに対応するDAG-HDR画質での4K 60fpsの動画撮影もサポートする。このように、動画性能が向上した結果、メインカメラとの切り替え時に発生しやすい画質のズレや見え方の変化を抑えて、複眼カメラ間におけるシームレスな動画撮影が可能になった。
電源電圧はアナログが2.8V/1.8V、デジタルが0.81V、インタフェースが1.8Vまたは1.2V。出力インタフェースとして、最大1トリオ当たり4.5Gサンプル/秒のMIPI C-PHY 2/3 trioや、最大1レーン当たり2.5GbpsのMIPI D-PHY 2/4 laneを備える。
