　無線通信機器は、電波の送受信を担うRF回路が搭載されており、製品の品質を確保する上で、RF回路が正常に動作しているかを確認することが重要だ。機器内部の基板上に実装されるスイッチ付き高周波同軸コネクターは、機器内部のコネクターと測定用ケーブルを接続するための部品である専用プローブを差し込むことで、RF回路を流れる信号の測定を容易にするための電子部品である。不具合の早期発見や、部品／材料のロスや設計／製造の手戻りの削減、生産性の向上に貢献する。

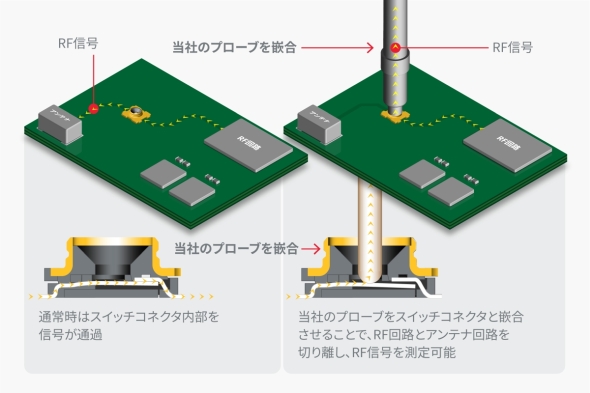

スイッチ付き高周波同軸コネクターとプローブを用いたRF信号測定の仕組み［クリックで拡大］出所：村田製作所

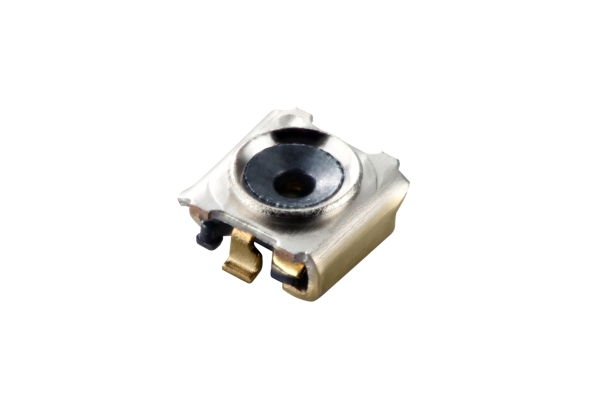

　今回の新製品は、同社がこれまで培ってきた高周波／機構設計技術を融合した独自の構造設計を採用することで、高周波特性と機械的性能を両立しながら小型化を実現した。

　これまで同社のスイッチ付き高周波同軸コネクターでは、「SWJシリーズ」の1.4×1.2×0.65mmの製品が最小だった。新製品では、従来比で実装面積を約40％削減しただけでなく、専用プローブとの組み合わせにより、キープアウトエリアを含めた占有面積を約60％削減できるとしている。

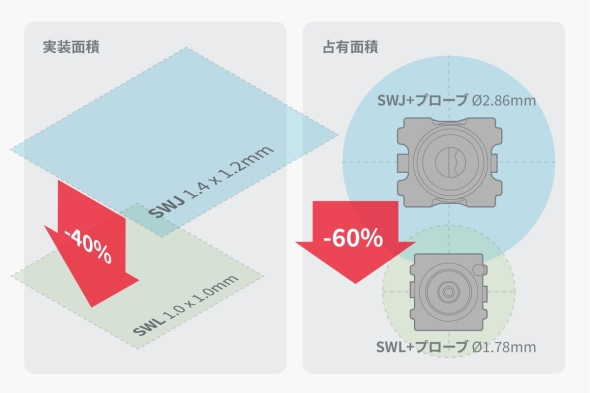

新製品「SWLシリーズ」と従来品「SWJシリーズ」の実装面積／占有面積比較［クリックで拡大］出所：村田製作所

　専用プローブには、手動で使用するマニュアルプローブと、自動測定で使用するオートプローブがある。村田製作所製の専用オートプローブおよび専用マニュアルプローブは2026年12月に量産を開始する予定だ。

　新製品の主な仕様は、品番「MM8330-2600RJ5」が5000個巻、品番「MM8330-2600RK20」が2万個巻。周波数範囲はDC～15GHz、インピーダンスは50Ωで共通している。
