CAEによる流体解析の手順を確認／実行し、紙と鉛筆による結果と比べる：CAE解析とExcelを使いながら冷却系設計を自分でやってみる（10）（4/4 ページ）

CAE解析とExcelを使いながら冷却系の設計を“自分でやってみる／できるようになる”ことを目指す連載。連載第10回では、CAEによる流体解析の手順を確認した後、実行結果と“紙と鉛筆”による結果とを比較する。

[高橋良一／ＲＴデザインラボ 代表，MONOist]

紙と鉛筆による結果とCAE結果との比較

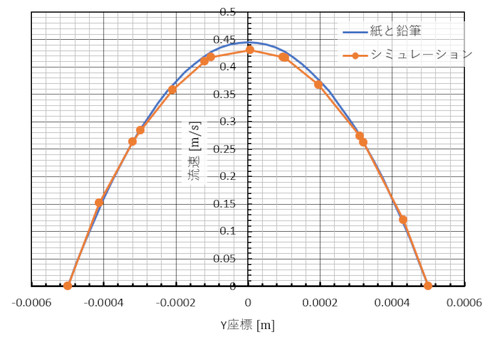

　図15に軸方向流速を示します。紙と鉛筆による流速は、前回の式21によるものです。紙と鉛筆による結果と、CAE解析の結果は非常によく一致しました。層流においては、理論値とシミュレーション結果を一致させることは、案外難しくありません。

図15　軸方向流速の比較［クリックで拡大］

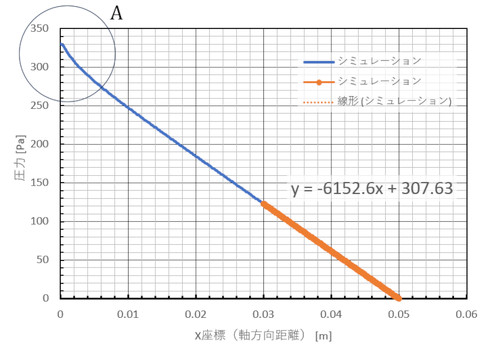

　図16に圧力分布を示します。A部が直線でありません。助走区間において、圧力損失が大きくなっていることが分かります。

図16　圧力分布［クリックで拡大］

　図16のオレンジ色のグラフの傾きが圧力勾配を示しており、グラフから読み取ると−6513［Pa/m］となりました。紙と鉛筆による圧力勾配は、前回の式23から求めることができ、式4となります。数値を代入すると、−6331［Pa/m］となり、圧力損失も非常によく一致していることが確認できました。

式4

　何だか、紙と鉛筆による計算とCAE解析の結果を一致させることが目的のように見えるかもしれませんが、本来の目的は、冷却系の設計計算Excelシートを作成することと、シミュレーション手順を紹介することにあります。紙と鉛筆による計算と、CAE解析の結果を比較し、その一致を確認することで、Excelシートとシミュレーション手順の正しさを相互に確認することができました。

---

　次回は、有限体積法の手順を説明します。通常、気体の流体解析はマッハ数が0.3［-］以下であれば、非圧縮流体として取り扱って差し支えありません。ですが、マッハ数が0.003［-］という圧縮流体の実験値を持ち合わせていますので、層流の圧縮流体の圧力損失を求めて、その結果を実験値と比較してみたいと思います。　（次回へ続く）
