設計スキルのレベルアップを目指す設計者の皆さんを“冒険者”に見立て、さまざまな“問（モン）スター”に挑む「テルえもんクエストII」の世界へようこそ。【レベル2】のテーマは、「指示された寸法値のみ使用せよ！」だ。

[小原照記／いわてデジタルエンジニア育成センター，MONOist]

問スター（3）があらわれた！

　おや、さらに問スターが出現したようです（図6）。まずは、問スター（3）を少し観察してみましょう。

図6　問スター（3）［クリックで拡大］

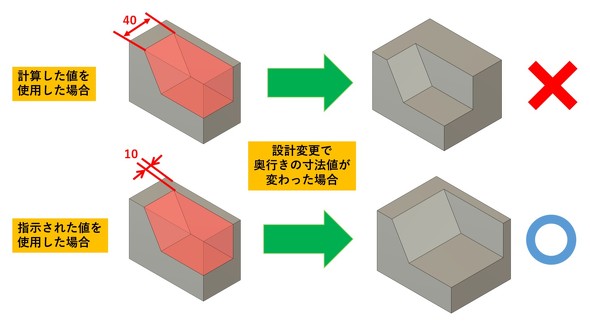

　例えば、厚さ10mmの箇所を作成する際、切り取る量（40mm）を計算して使用してしまうと、奥行きの寸法が変更された場合に厚さが10mm以上になってしまい、指示された形状とは異なるものになってしまいます（図7）。

図7　計算値を使用して作成した場合（上段）と、指示された寸法値を使用した場合（下段）の比較例［クリックで拡大］

　では、問スター（3）の攻略に必要なアイテム（基礎知識）を確認していきましょう。

アイテム（1）平面の作成

　多くの3D CADソフトには、「平面」を作成する機能があります。例えば、以下のような操作が可能です。

• 基準の平面からオフセット量を指定して平面を作成する
• 指示したエッジ（稜線）から角度を指定して平面を作成する
• ジオメトリ（要素）を選択して、任意の位置に平面を作成する

　この機能を活用することで、スケッチを描きたい位置や、押し出しの開始／終了位置に平面を作成できるようになり、2D図面に指示された寸法値のみを用いて3Dモデルを作成することが可能になります。

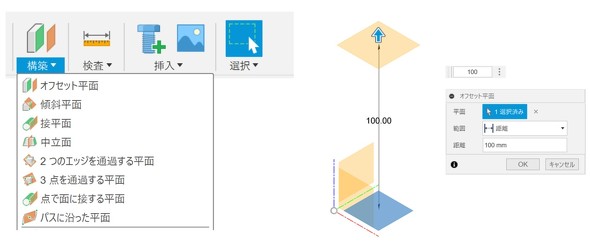

図8　「Autodesk Fusion」における平面作成コマンドの例［クリックで拡大］

アイテム（2）押し出しの詳細設定

　3D CADソフトによっては、機能名が異なったり、該当の機能が搭載されていなかったりする場合もありますが、筆者が普段使用している3D CADでは、多くの場合、スケッチを押し出して立体を作成する際に、押し出しの開始位置を変更したり、終了位置を設定したりすることが可能です。この機能を活用すれば、2D図面に指示された寸法値のみを使用して3Dモデルを作成することができます。

図9　3D CAD「押し出し」の設定画面（左：SOLIDWORKS、右：Autodesk Fusion）［クリックで拡大］

　例えば、貫通穴を開ける場合には、距離を入力するのではなく、全てを切り取る設定にすることで、形状の大きさが変わった場合でも、貫通穴が開くように設定することも可能です。

　お使いの3D CADにアイテム（2）の機能がない場合は、アイテム（1）の平面作成機能を活用して解決策を検討してみてください。スケッチを描く位置に合わせて平面を適切に作成することで、押し出しの開始位置を調整でき、アイテム（2）を使わなくても対応できる場合があります。
