Webブラウザ機能でPCレス化へ、三菱電機は新表示器GOT3000で何をつなげるか：FAインタビュー（1/2 ページ）
三菱電機が表示器の新製品として「GOT3000」を発売した。製造現場が進化する中で表示器にはどのような機能が求められるようになっているのか、開発担当者に話を聞いた。
生産設備の操作やデータの表示に使われる、HMI（ヒューマンマシンインタフェース、表示器）。かつては制御盤の前面に無数の物理的なスイッチが並んでいたが、表示器の登場によって画面上で操作や表現を切り替えができるようになった。近年、表示器は製造現場のIoT（モノのインターネット）推進のハブとしての役割も担うようになっている。

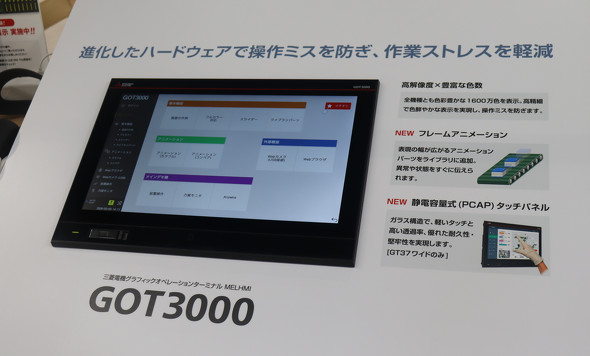

そうした中、三菱電機では表示器の新製品として「GOT3000」を投入した。製造現場が進化する中で表示器にはどのような機能が求められるようになっているのか、開発担当者らに話を聞いた。
「つながる」を進化させた約10年ぶりの新製品
三菱電機では、1990年代後半に同社の表示器として「GOT-A900」などを市場に投入し、その後、「GOT1000」「GOT2000」として製品をアップデートしてきた。当初の表示器への主なニーズは、制御盤のデジタル化や自由なUI（ユーザーインタフェース）設定などだったが、やがて情報端末として現場のさまざまな設備や上位ネットワークとの接続性、リモートアクセスなどが求められるようになってきた。そして約10年ぶりの新製品となったのがGOT3000だ。
GOT3000は、人とつながる、設備につながる、情報がつながるの3つをテーマに機能を拡張した製品となる。大きな特徴はWebブラウザ機能を搭載した点となる。これによって、PCレスでの作業が可能になった。
これまでPCをつないで設定していた現場のネットワークルーターやセンサーなどの機器設定、状態モニターをGOTの画面から直接行える他、シーケンサーのエラー情報なども確認できるようになったのだ。もちろんWebサイトの閲覧も可能だ。
PCやスマートフォンと違って、表示器のような設備への組み込み機器はメモリが少なく、CPUなどのスペックも限られている。その中で機能を実装していくのは容易ではない。三菱電機 名古屋製作所 HMIシステム部 HMIソフトウエア開発第一課の森山直希氏は「Webブラウザがリソースを占有してしまい、他の機器との通信や画面表示など本来の機能が動かなくなるといった事態は許されない。それらのバランスを取りながら実装することに苦労した」と話す。
OPC UAサーバ／クライアントに対応しており、OPC UA非対応の現場機器でもGOT3000がゲートウェイとなって上位システムと連携できる。
スマホ感覚の直感的な操作とアニメーション
画面には、従来の圧力で反応するアナログ抵抗膜式に加え、指先の静電容量の変化を捉えて動作する静電容量式（PCAP）タッチパネルを採用したモデルをラインアップした。ピンチイン／ピンチアウトといったスマートフォンのような直感的な操作が可能になった他、現場で手袋をしたままでも操作できるようになった。最大1600万色という液晶の高解像度化、高色数化により見やすさが向上しており、操作ミスを防止する。
GOT3000ではGIF形式とAPNG（アニメーションPNG）形式のファイルを直接取り込めるようになったため、画面上で簡単にアニメーションを表現できるようになった。
三菱電機 名古屋製作所 HMIシステム部 HMIハードウエア開発課の高嶋哲也氏は「文字による説明だけでなく、直感的なアニメーションで操作をサポートできるようになり、国内外で装置を販売する際に言語の壁を越えて使いやすくなった」（高嶋氏）と話す。
オペレーターが装置の稼働状態をリアルタイムに理解しやすくなった他、エラーが起きた際などに、画面上でアニメーションを使って「どこで異常が起きているか」を視覚的に知らせることもできるという。
デジタル映像出力インタフェースとしてHDMIを搭載しており、GOT3000とHDMIケーブルで大型モニターと直接接続することで、あんどんシステムを簡単に構築できる。また、デジタル映像入力／録画再生機能も備え、ネットワークカメラをイーサネット／WebカメラをUSBポートに直接接続し、GOT3000単体で映像を表示、録画、再生することが可能になった。「トラブルが起きた時に、発生前後の状況を録画して現場の装置で何が起きたかを見て原因究明するといった使い方もできるようになった」（高嶋氏）。
