世界初の無停止杼換式自動織機を構成する豊田佐吉の3つの発明：トヨタ自動車におけるクルマづくりの変革（7）（5/5 ページ）

トヨタ自動車がクルマづくりにどのような変革をもたらしてきたかを創業期からたどる本連載。第7回は、豊田佐吉による世界初の無停止杼換式自動織機を構成する3つの発明を中心に、1900年（明治33年）〜1904年（明治9年）における日本の政治経済の状況や世界のクルマの発展を見ていく。

[武藤一夫／武藤技術研究所 代表取締役社長 博士（工学），MONOist]

7．力織機化と自動織機の発明が同時進行した1903年

　余談であるが、図13は1903年（明治36年）からの、豊田佐吉が発明した自動織機の特許の流れである。1903年の「自動杼替装置特許番号6787号の取得」が、豊田佐吉の発明の中でも最重要かつ基点となるものであるように思われる。

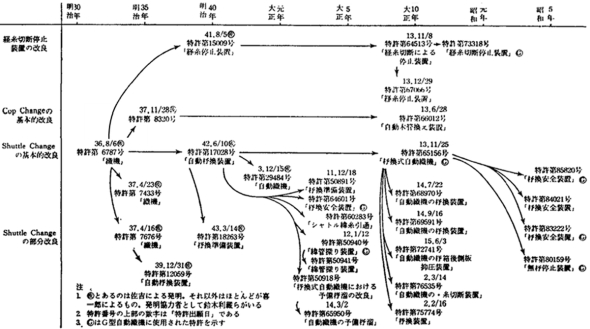

図13　1903年（明治36年）からの豊田佐吉と喜一郎による自動織機特許の流れ［クリックで拡大］ 出所：石井正「特許からみた産業技術史 豊田佐吉と織機技術の発展 5」、「発明」第76巻第5号（1979年）を一部修正

　豊田佐吉による自動織機の基本的なアイデアは、特許番号6787号を起点に、以下のような4つの大きな流れに分類できる。

• （1）経糸切断に対する自動運転停止装置に関するもの：第6787号⇒第15009号⇒第64513号⇒第73318号
• （2）緯管交換（コップチェンジ）に関するもの：第6787号⇒第8320号⇒66012号
• （3）杼交換（シャットルチェンジ）の基本的改良：第6787号⇒第17028号⇒第65156号⇒第7433号
• （4）杼交換（シャットルチェンジ）の部分改良に関するもの。第6787号⇒第7676号⇒第18263号

　図12を見ると、自動織機の実用化は、極めて長い年月と細部における多数の改良の積み重ねがあって初めて可能となったことが分かる。この積み重ねは、現在も脈々と続いているトヨタ自動車が進めする「改善」の積み重ねそのものである。これが連載第1回に述べた「モノづくりの原点」である。

　注目すべきは、日本における自動織機の最初の試みがかなり早い時期、1903年に行われているという事実である。つまり、1903年は日本に力織機化がようやく進行しつつある初期時点でありにもかかわらず、既に自動織機が発明されていたのである。この独創性には非常に高い評価が与えられる。

---

　1904年（明治37年）、日清戦争から10年後に「日露戦争」が起こり、大量の軍用綿布の需要が生じる。辛うじて日本勝利。第9回衆議院議員総選挙。日本初の国産車1号が登場した（図14）。^※17）

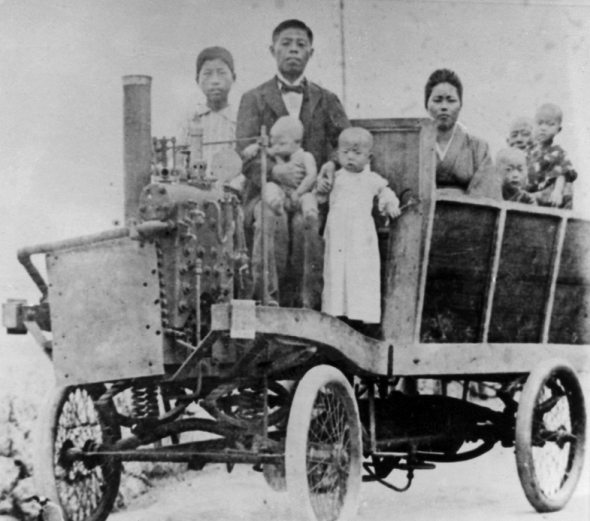

図14　1904年日本初の国産車である山羽式蒸気自動車 出所：GAZOO

※17）1904年（明治37年）、山羽虎夫（やまばとらお）が、日本車第1号となる「山羽式蒸気自動車」を製作。翌年「揮発油瓦斯機関」で特許（第9286号）を取得。全長約4.5m、全幅約1.3m。1本のハンドル、駆動はチェーンドライブ式、タイヤはソリッドタイヤ（総ゴムのタイヤ）、定員10人乗りで、ガソリンバーナーで沸かした蒸気を動力源とする。山羽虎夫（1874〜1957年）は岡山県で生まれた電気技師、発明者。1895年（明治28年）、岡山市天瀬可真町で山羽電機工場を設立した。

　豊田佐吉は同年、新たに織機に関する特許第7433号（「自動杼換装置」「緯糸探り装置（フィーラ）」「緯糸切断自動停止装置（フォーク）」）、第7676号「経糸切断自動停止装置」、そして表2に記載のない第8320号を取得した。（次回に続く）
