豊田佐吉の名を轟かせた日本初の力織機「豊田式汽力織機」の発明：トヨタ自動車におけるクルマづくりの変革（6）（5/5 ページ）

トヨタ自動車がクルマづくりにどのような変革をもたらしてきたかを創業期からたどる本連載。第6回は、1896年に豊田佐吉が発明した日本初の力織機「豊田式汽力織機」を中心に、1892年（明治25年）〜1899年（明治32年）における日本の政治経済の状況や世界のクルマの発展を見ていく。

[武藤一夫／武藤技術研究所 代表取締役社長 博士（工学），MONOist]

6．1897〜1899年：明治の顕官が豊田式汽力織機に注目

　1897年（明治30年）、海外に比べ日本の金が安く保有量の81％が海外流出したことへの対策として貨幣法が公布され金本位制が確立する。自動車関連では、米国のオールズモービル^※16）が設立された。

※16）オールズモービル（Oldsmobile）は、1897年にランサム・E・オールズが米国ミシガン州のランシングに設立した自動車会社。1901年（ホレスとジョン・ダッジがオールズのトランスミッション製造の契約を獲得した年）、同社は635台の自動車を製造し、初の大量生産のガソリン自動車会社となった。1902〜1907年に製造されたオールズモービル モデルR「カーブド ダッシュ」は最初の量産車で、進歩的な移動式自動車組み立てラインで製造された。

　豊田佐吉は同年、7代目石川藤八と共同で綿布業をはじめるため乙川綿布合資会社を設立する。名古屋市武平町3丁目15番地（現在の東区泉1丁目付近）に工場を増設し、織機を製作するとともに図11に示すように、織機36台による織布の製織試験を行った。

図11　日本製として初の動力織機の稼働（1897年）［クリックで拡大］ 出所：トヨタ産業技術記念館

　豊田式汽力織機で織った布は従来の人力織機に比べ、均一でムラのない良質の織物で、綿糸布取り扱い最大手の三井物産に注目された。この工場を参観した当時の名士井上馨、金子堅太郎、清浦奎吾、大隈重信などにその織機の優秀さが認められた。そして、豊田式木鉄混製動力織機の特許を出願する。

　1898年（明治31年）、第1次大隈内閣が成立（日本初の政党内閣）。第5回衆議院議員総選挙、第6回衆議院議員総選挙。図12に示すフランスからの輸入ガソリン自動車「パナール・ルヴァッソール」^※17）が、日本国内で最初の自動車として登場。

※17）パナール・ルヴァッソール（Panhard et Levassor）は、1887年にフランスのパリに設立された自動車会社。ダイムラーの鋼製自動車（1888年）をヒントに、1891年にフロントエンジンリアドライブ（FR）方式を考案して特許を取得。自動車の最先端に置かれたエンジンの後方に、クラッチ、トランスミッションを縦一列に配し、ドライブシャフトとデフ機構を介して後輪を駆動させるFR方式を採った最初の自動車を開発し、自動車技術の基礎を築いた。前車軸直後にダイムラー製のV型2気筒エンジンを置き、ボックスに覆われていない変速ギアセットと差動ギア、左右のファイナルチェーンを介して後輪を駆動。リアエンジン方式よりも操縦安定性に優れることから大きな成功を収めた。

図12　「パナール・エ・ルヴァッソール 6HP ワゴネット13」［クリックで拡大］ 出所：Wikipediaより、パブリックドメイン

　豊田佐吉は同年8月、豊田式木鉄混製力織機の特許を特許第3173号として取得。

　この豊田式木鉄混製動力織機を契機として、大阪の原田式や木本式、名古屋の中村式、井桁（豊田1日）式、浜松の須山式や池谷式などなど、各種の綿織用動力織機が1907年（明治40年）頃までに続々と開発された。さらに、この時期には既に茨城の柳沢（林之助）式織三二力織機などのように、愛知、大阪、静岡の主要綿織用動力織機供給県以外の地でも、その地特産の織物に適合した動力織機が開発されていたことは注目すべきであろう。

　1899年（明治34年）、条約改正を実現した日本は、ついに欧米と対等な国際的地位を手に入れた。

　自動車関連では同年2月、フランスのルノー^※18）が設立された。図13に、1898年にルノーが初めて製作した4輪自動車「ヴォワチュレット タイプA」を示す。6月にはイタリアのフィアット^※19）が設立された。図14に、1899年にフィアットが初めて製作した第1号車「3 1/2HP」とその広告ポスターを示す。

※18）1898年にフランスの技術者のルイ・ルノー（Louis Renault、1877〜1944年）とその兄弟が「ルノー・フレール（ルノー兄弟）」社を設立。プロペラシャフト式フロントエンジンリアドライブ（FR）方式の原型である斬新な機構「ダイレクトドライブシステム」を発明。トップは直結のダイレクトドライブでリバースギアも内蔵し、3段ギアボックスで最適な速度を変えられ、ベベルギアによって車軸に動力を伝える。ルイ・ルノーは1899年にフランス特許取得。この機構を搭載した小型自動車「ヴォワチュレットタイプA（Voiturette）」を市販し、商業的成功を収めた。1904年、フランス国内に120店舗の販売代理店網を構え、事業基盤を固めた。英国やドイツ、日本など諸外国への輸出も行い、ロシアに工場を建設した。

※19）フィアット（FIAT、Fabbrica Italiana Automobili Torinoの頭文字で、「トリノのイタリア自動車製造所」の意味）は、1899年にジョヴァンニ・アニェッリやイタリア北部のエマヌエーレ・カケラーノ・ディ・ブリケラージョ伯爵、ルドヴィコ・スカルフィオッティ、ジョヴァンニ・アニエリら9人の実業家の出資によって、イタリアのトリノで創業された自動車会社。FIATが初めて製作した4輪ガソリン自動車「3 1/2HP」のボディーはホーローのオープン式で、前後向かい合わせに座る2〜3人乗り。ドライバーは後ろ側に座って、乗客越しに前方を見た。水冷直列2気筒4サイクルTヘッド（SV）679ccエンジンは横倒してリアのシート下に配置、チェーンで後輪駆動するリアエンジンリアドライブ（RR）方式だった。サスペンションは前後ともリーフによる固定。1899年中に6台を製作した。

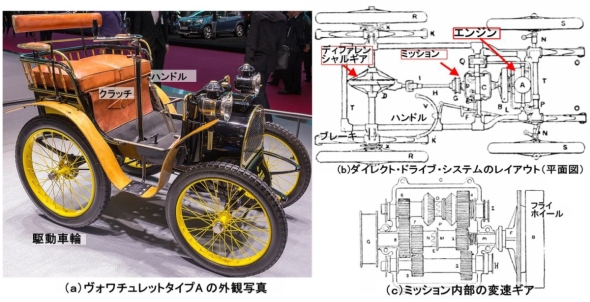

図13　1898年ルノー初の自動車であるヴォワチュレット タイプA14［クリックで拡大］ 出所：GAZOO.com

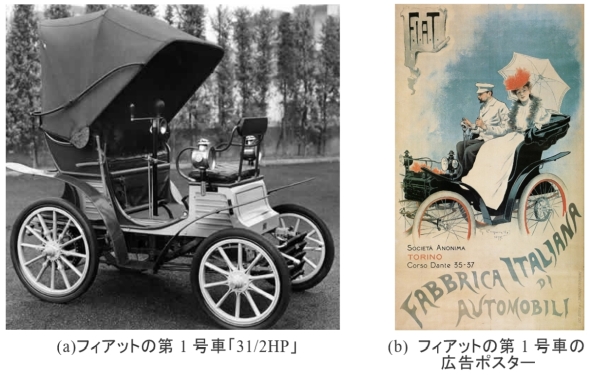

図14　1899年伊国のフィアットの第1号車「3 1/2HP」15とその広告ポスター16［クリックで拡大］ 出所：GAZOO.com、MEISTERDRUCKE

　豊田佐吉との関連では同年、明治の顕官である大隈重信、井上馨らが佐吉の武平町工場を訪れた。また三井物産が井桁商会を設立し、豊田佐吉は技師長に就任した。

---

　1890年代の日本において、繊維産業の輸出に占める割合は50％強で、製造工業生産額に占める割合は40％強となっており、産業の担い手の役割を務めていた。殖産興業政策が進展する中、特定の民間事業家が特権的地位を与えられ、政商と呼ばれた。これらは後の財閥の芽生えとなった。（次回に続く）
